Verteilte Systeme (Teil 2) - Maximilian Krieg

Ein verteiltes System ist im Prinzip der Zusammenschluss mehrerer Rechner zur Lösung einer gemeinsamen Aufgabe. Eines der größten verteilten Systeme ist das Internet mit seinen Applikationen. Teil 2 beschreibt die Kommunikation über das Netzwerk mittels TCP, UDP und Sockets. Im Anschluss folgt die Verwendung von Remote Procedure Calls.

Skript-Annfang	VS_1_So2014 – Seite 1
Skript-Ende	VS_6_So2014 – Seite 70

Netzwerkkommunikation

Kommunikationsformen

Welche Kommunikationsformen gibt es?

Verbindungslos (UDP)
Verbindungsorientiert (TCP)
Synchron (Blockiert und wartet auf Antwort)
Asynchron (Kein Blockieren)

Wo sind die Unterschiede zwischen verbindungsloser und verbindungsorientierter Kommunikation?

	Verbindungslos	Verbindungsorientiert
Protokoll	UDP	TCP
Reales Beispiel	Brief	Telefongespräch
Verbindung	Wird nicht ausgehandelt	Wird ausgehandelt mittels Handshake (Auf- und Abbau)
Paketverlust	Kann passieren	Zustellung wird garantiert
Reihenfolge	Nicht gewährleistet und muss von Anwendung geprüft werden	Reihenfolge wird garantiert
Broadcast/Multicast	Ja	Nein

Was ist die synchrone Kommunikation?

Sender wird blockiert bis Antwort eintrifft

Was ist die asynchrone Kommunikation?

Sender wird nicht blockiert
Ergebnis muss explizit gesendet werden

Welche Kommunikationsform ist am besten geeignet in einem verteilten System?

Das kommt auf die Art des verteilten Systems an

Was kann bei synchroner Kommunikation passieren?

Wenn eine Nachricht verloren geht, wird der Absender blockiert
Wenn der Empfänger ausfällt, wird der Absender blockiert

Qualitätsparameter

Welche Qualitätsparameter gibt es?

Merkmal	Beschreibung
Latenz	Dauer des Transfers einer leeren Nachricht zwischen Sender und Empfänger
Datentransferrate	Datenmenge, die innerhalb einer Zeiteinheit über einen Übertragungskanal übertragen wird
Nachrichtentransferzeit	Dauer des Transfers einer Nachricht (Latenz + Datenmenge / Datentransferrate)
Durchsatz	Datenmenge pro Zeiteinheit
Bandbreite	Maximale Übertragungsrate

Warum ist Latenz nicht gleich Nachrichtentransferzeit?

Die Latenzzeit ist die Zeit, die eine Nachricht ohne Nutzdaten durch die Kommunikationsschichten und das Netzwerk braucht
Die Nachrichtentransferzeit errechnet sich aus Latenz + Datenmenge / Datentransferrate

Bei welchen Anwendungen ist Latenz, wo ist Bandbreite wichtiger?

Latenz wird benötigt, wenn Informationen schnell von System A zu System B transportieren müssen
Bandbreite wird benötigt, wenn große Datenmengen von System A zu System B transportieren müssen

Warum kann die Bandbreite i.d.R. von einer Anwendung nicht voll ausgeschöpft werden?

Pakete werden immer mit einem Header versehen, der selbst einen Teil der Bandbreite beansprucht
Die Bandbreite wird in der Regel von mehreren Anwendungen gleichzeitig beansprucht

Warum ist das wichtig für verteilte Systeme?

Der Durchsatz von Daten im Netz ist limitiert
Daten müssen bei Synchronisation schnell übertragen werden

Netzwerkgrundlagen

Wie ist ein Paket aufgebaut?

Protokolldaten (Header) besteht aus Adressen, Ports und TTL
Nutzdaten

Was ist das OSI-Schichtenmodell?

7 Schichten mit funktionalen Teilaufgaben
Jede Schicht hat eigene Protokolle
Jedes Protokoll fügt seinen eigenen Header an die Pakete an
Nachrichten durchlaufen diese 7 Schichten
Verteilte Systeme arbeiten auf Schicht 4 bis 7

Wie funktioniert das Internet?

Es besteht aus vielen heterogenen unabhängigen Netzwerken
Diese Netzwerke werden mit Routern verbunden
Die Router stehen miteinander in Verbindung
Pakete werden aus dem Netzwerk an den Router geleitet
Beim Ziel leitet ein Router die Pakete wieder in ein Netzwerk

Was ist Routing?

Mehrere mögliche Wege zwischen Sender und Empfänger
Routing wählt anhand einer Metrik den besten Weg
Beeinflusst dadurch die Übertragungsdauer von Nachrichten

Protokolle

Was ist das IP-Protokoll?

Logische IP-Adressierung
Arbeitet auf Layer 3
Verbindungslos (Paketverluste möglich)
Duplikate möglich
Keine Reihenfolge

Was ist das UDP-Protokoll?

Zusätzliches Attribut „Port“ für Adressierung von Diensten
Verbindungslos (Paketverluste möglich)
Duplikate möglich
Keine Reihenfolge
Arbeitet auf Layer 4
Multicast-fähig
Kleinerer Header (schneller)
Maximal 64 KB große Pakete

Was ist das TCP-Protokoll?

Zusätzliches Attribut „Port“ für Adressierung von Diensten
Verbindungsorientiert (Keine Paketverluste)
Keine Duplikate (Verwerfen)
Reihenfolge wird eingehalten
Arbeitet auf Layer 4
Kein Multicast
Größerer Header (langsamer)

Welches Protokoll ist für welche verteilte Anwendung am besten geeignet?

Anwendung	Protokoll
Videokonferenz	UDP
DNS	UDP/TCP
Bank-Transaktionen	TCP
Webserver	TCP

Für welche Qualitätsparameter ist der Paketaufbau wichtig?

Für alle Parameter, die von der Datenmenge abhängen wie die Nachrichtentransferzeit

Welche Probleme kann es dennoch geben?

Pakete können trotz aller Maßnahmen verloren gehen
Pufferüberlauf oder Nichtabholen von UDP-Paketen
Deadlocks

Was macht man im Fehlerfall?

Nicht blockieren
Timeouts
setsockopt oder select

Sockets

Was sind Sockets?

Bi-direktionaler Kommunikationsendpunkt
Wird von UDP und TCP genutzt
Wird als Objekt im Speicher dargestellt
Besteht aus IP-Adresse und Port
Ports von Client und Server können unterschiedlich sein

Was braucht man zum Datenaustausch, um ein funktionierendes verteiltes System aufzubauen?

Gemeinsames Datenformat

Sockets mit UDP

Entwickler müssen sich selbst um Reihenfolge, Segmentierung und Fehlerkorrektur kümmern
send(2x 5 Byte) werden als recv(2x 5 Byte) empfangen
Verlorene Datenpakete müssen beachtet werden
Ein Socket kann an viele Adressen Pakete schicken

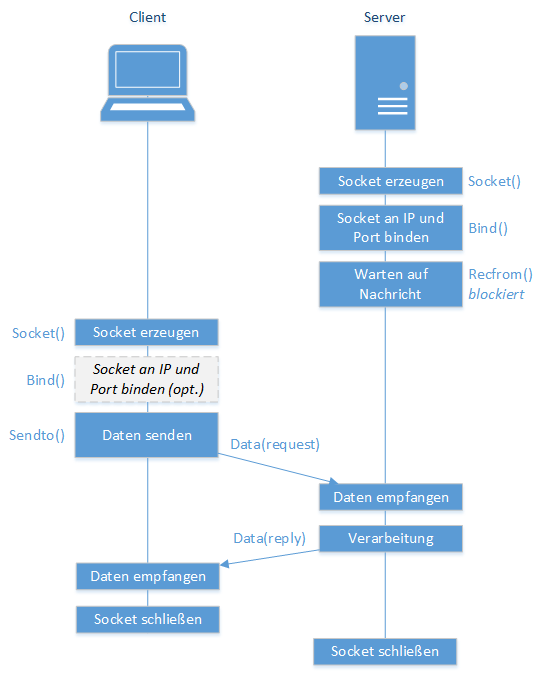

Wie läuft die Kommunikation mit UDP-Sockets ab?

Nachricht kleiner als 64 KB wird versendet mittels sendto()
Socket empfängt mittels recvfrom() – alles (ok), nichts (Verlust) oder nur einen Teil (Puffer zu klein)

Was passiert, wenn man den Server an keine Adresse bindet?

Server bzw. Dienste werden auf festen Adressen angesprochen
Clients wissen sonst nicht, wohin sie sich verbinden sollen
Das System weist dann seinem Dienst selbst einen Port zu
Bei Clients ist das egal, der Server antwortet bei Anfragen auf den Quellport des Clients

Woher weiß das UDP-Socket wie groß die Nachricht ist?

Zeichen für Anfang und Ende
Protokoll mit Header-Informationen

Wie verschickt man Nachrichten größer als 64 KB?

Aufteilen der Nachricht in kleinere Blöcke
While-Schleife mit recvfrom() bis alle Daten empfangen sind

Sockets mit TCP

Verbindung muss im Programm aufgebaut werden
Pakete werden als Datenstrom versendet (Automatische Segmentierung)
send(2x 5 Byte) werden als recv(1x 10 Byte) empfangen

Was passiert wenn der Server eine Anfrage akzeptiert?

Erzeugt einen neuen Socket über den nun kommuniziert wird
Der eigentliche Socket wartet weiter auf neue Anfragen

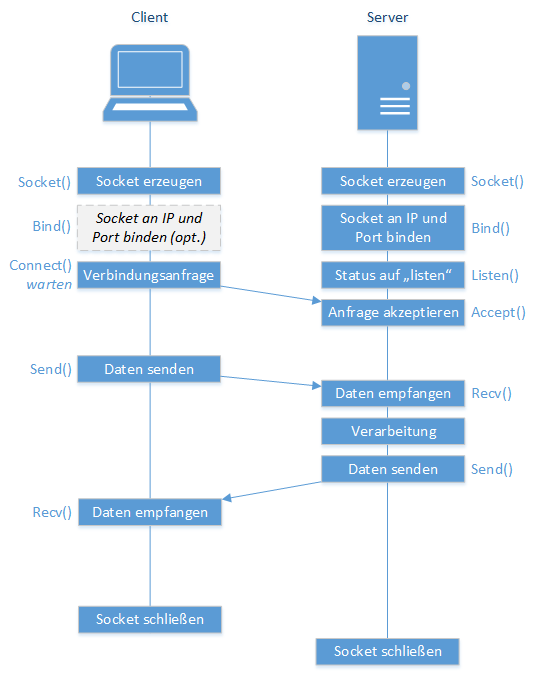

Wie läuft die Kommunikation mit TCP-Sockets ab?

Nachricht wird definiert und versendet mittels send()
Socket auf Empfängerseite empfängt mittels recv() – alles (ok), nichts (Verlust) oder beliebig viele Teilnachrichten

Was passiert in der Anwendung wenn Pakete verloren gehen oder vertauscht werden?

Datenstrom verzögert oder angehalten
Verbindung bricht ab (recv = -1)

Woher weiß das TCP-Socket wie lang die Nachricht ist?

Wenn recv() 0 zurück liefert, ist die TCP-Verbindung erfolgreich abgebaut und alle Pakete empfangen
Wenn recv() X > 0 zurück liefert, wurden X Byte empfangen

Sind Sockets synchron?

Standardmäßig sind alle Aufrufe synchron bzw. blockierend

Wie kann man asynchrones Verhalten erreichen?

Threads mit eigenen Sockets
Socket nicht-blockierend schalten mittels setsockopt und regelmäßig Daten pollen
Select-Funktion überwacht die Sockets

Warum ist der Einsatz von select asynchron?

Es wird nur ein Thread blockiert und nicht viele Threads

Was bringen Sockets im Hinblick auf die Transparenzeigenschaften?

Nichts

was bringen Sockets im Hinblick auf die anderen Ziele eines verteilten Systems?

Offenheit

Datenformate

Was passiert, wenn man einen Integer über ein Socket zu einem anderen Rechner schickt und dort ausgibt?

Die Bitfolge der Zahl ist invertiert
Die Zahl befindet sich in network byte order (big endian)
Sie muss über einen Befehl korrigiert werden

Welche Zahlenumwandlungen gibt es?

ntohs – network-to-host short
ntohl – network-to-host long
htons – host-to-network short
htonl – host-to-network long

Remote Procedure Calls (RPC)

Was sind RPCs?

Technik zur Realisierung von Interprozesskommunikation
1 Funktionsaufruf statt vieler Socketfunktionen
Schnittstellen verbergen Komplexität
Lokaler Funktionsaufruf zu einem Stub für Parameter und Rückgabewert

Welche Ziele guter verteilter Systeme werden erfüllt?

Verteilungstransparenz
Einfacher Zugriff auf Ressourcen

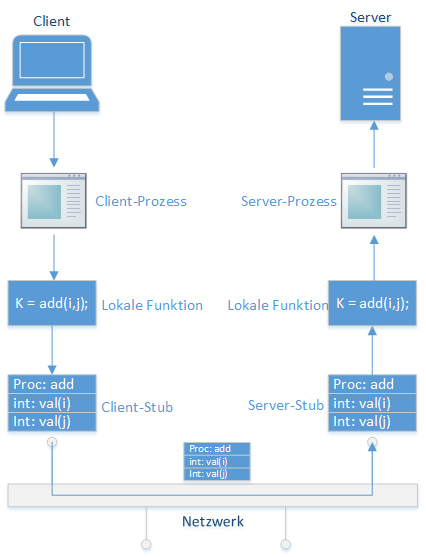

Wie funktioniert ein Stub?

Client ruft Funktion auf, die auf einen Stub zugreift
Client-Stubs erstellen aus den Parametern Nachrichten (Serialisierung/marshalling)
Stubs transportieren diese Nachrichten mittels Transportprotokoll über das Netzwerk (send/recv)
Server-Stubs werden entpackt (Deserialisierung/demarshalling)
Parameter werden rekonstruiert und die Server-Funktion aufgerufen

Müssen wie bei Sockets die Zahlen konvertiert werden?

Nein, das passiert innerhalb der Stubs
RPCs liefern dafür eigene Datentypen mit

Was sind die Vorteile von RPCs?

Bequemere, einfachere Beschreibung der Datenübertragung
Synchrone und asynchrone Aufrufe
Transportprotokolle können frei ausgewählt werden

Was sind die Nachteile von RPCs?

Kein gemeinsamer Adressraum (keine Pointer oder Referenzen)
RPCs sind standardmäßig unverschlüsselt
RPCs sind weniger performant
Keine Fehlerbehandlung
Sockets sind flexibler (Keine Einschränkungen)
Viele Dinge müssen immer noch selbst erledigt werden (IDL compilieren, Daemons starten und Adressierungen)

Was ist eine Interface Definition Language (IDL)?

Jede RPC-Technik hat eine eigene Beschreibungssprache (Interface Definition Language)
Definiert die unterstützen Datentypen
Beschreibt die RPC Funktionen (nur Signatur, keine Implementierung)
Compiler erzeugt Stubs bzw. Quellcode für Client und Server
Der Vorlagen-Code muss dann ergänzt werden

Woher kommen die Stubs?

Compiler erzeugt die Stubs aus der IDL

Wie implementiert man Aufruf und Funktion?

Werden selbst implementiert

Welche Programmiersprachen werden unterstützt?

Framework	Sprachen
Apache Thrift	C, C++, Java u.v.m.

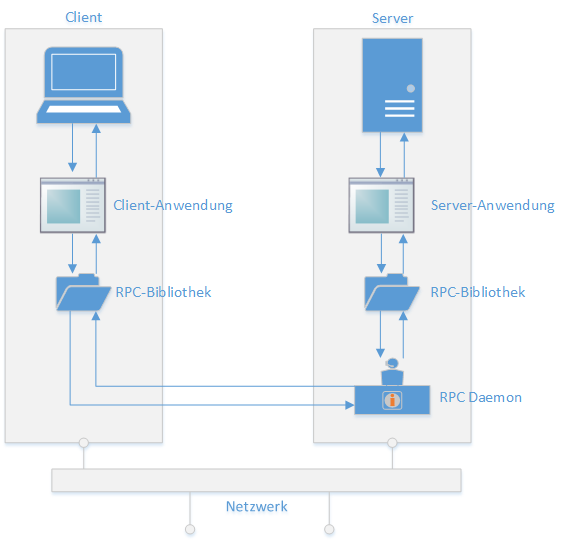

Sun ONC-RPC	C
XML-RPC	RPC Aufrufe als XML codiert
JSON-RPC	Wie XML-RPC, nur mit JSON

Wie implementiert man einen Service?

Schnittstelle in IDL formulieren
IDL compilieren
Funktionen auf Server implementieren
Funktionsaufrufe im Client implementieren

Apache Thrift

Welche Protokolle verwendet Thrift?

Netzwerkprotokolle austauschbar
Standardmäßig wird TCP verwendet

Wie adressiert man den Server?

IP-Adresse und Port im Client

Welche Datentypen kennt Thrift?

bool
binary
byte
i16, i32 und i64
string
struct
list
set
map

Wie implementiert man die IDL bzw. Schnittstelle?

service Calculator {
 void ping(),
}

 i32 add(1: i32 num1, 2: i32 num2)

Wie kompiliert man die IDL?

$> thrift gen cpp calc.thrift

Wie implementiert man den Server?

class calculatorHandler : virtual public calculatorIf
{
	public:
	calculatorHandler()
	{
		// Your initialization goes here
	}

	void ping()
	{
		// Your implementation goes here
		printf("ping\n");
	}

	int32_t add(const int32_t num1, const int32_t num2)
	{
		// Your implementation goes here
		printf("add\n");
	}
};

int main(int argc, char **argv) {
	int port = 9090;
	shared_ptr<calculatorHandler> handler(new calculatorHandler());
	shared_ptr<TProcessor> processor(new calculatorProcessor(handler));
	shared_ptr<TServerTransport> serverTransport(new TServerSocket(port));
	shared_ptr<TTransportFactory> transportFactory(new TBufferedTransportFactory());
	shared_ptr<TProtocolFactory> protocolFactory(new TBinaryProtocolFactory());
	TSimpleServer server(processor, serverTransport, transportFactory, protocolFactory);
	server.serve();
	return 0;
}

Wie implementiert man den Client?

#include "calculator.h"

int main()
{
	try
	{
		// Variablen initialisieren
		int n1 = 2, n2 = 3;

		// Verbindung auf Port 9090 öffnen
		shared_ptr<TSocket> socket(new TSocket("localhost", 9090));
		shared_ptr<TTransport> transport(new TBufferedTransport(socket));
		shared_ptr<TProtocol> protocol(new TBinaryProtocol(transport));
		CalculatorClient client(protocol);
		transport->open();

		// Aufruf der Serverfunktion mit Rückgabewert
		int result = client.add(n1,n2);

		// Verbindung schließen
		transport->close();

		// Ausgabe
		cout << n1 << " + " << n2 << " = " << result << endl;
	}
	catch(TException &tx)
	{
		cout << "error calling server: " << tx.what() << endl;
	}
	return 0;
}

Wie implementiert man eigene Datentypen?

struct UserProfile {
	1: i32 uid,
	2: string name,
	3: string blurb
}

service UserStorage {
	void store(1: UserProfile user),
	UserProfile retrieve(1: i32 uid)
}

ONC RPC

Was ist ONC RPC?

Eine der ersten RPC Implementierungen
Implementiert im Network File System (NFS)
Entwickler schreibt IDL, Client und Server
Im Server wird keine IP-Adresse und kein Port angegeben
Server wird über einen Daemon adressiert

Welche Datenformate unterstützt ONC RPC?

(unsigned) int
(unsigned) float
string
bool
struct
union

Wie sieht eine Schnittstelle aus?

/* calc.x: Remote calculator */
struct numbers {
 int n1;
 int n2;
};

 program CALCULATORPROG {
     version CALCULATORVERS {
        int add(numbers) = 1;
   } = 1;
} = 0x20000001;

//version = 0x20000001
//program = 1

Wie findet der Client den Server ohne Port?

Man benötigt einen Mechanismus, um RPC Server adressieren zu können
RPC daemon (rpcbind/portmap) auf jedem der beteiligten Rechner (Client und Server)
Beim Start des Servers registriert sich der Server bei einem lokalen Daemon
Der Client muss die IDs für version und program angeben
Client benötigt nur die IP-Adresse des Servers
Port des Daemons ist festgelegt auf 111

XML-RPC

Was ist XML-RPC?

XML als Datenaustauschformat
Große Anzahl an unterstützten Sprachen
HTTP als Transportprotokoll
Als Server kann ein Webserver dienen, der XML-RPC versteht
Keine Schnittstellensprache

Wie sieht ein Aufruf aus?

POST /RPC2 HTTP/1.0
User-Agent: Frontier/5.1.2 (WinNT)
Host: betty.userland.com
Content-Type: text/xml
Content-length: 181

<?xml version="1.0"?>
 <methodCall>
  <methodName>examples.getStateName</methodName>
  <params>
   <param> <value><i4>41</i4></value> </param
  </params>
 </methodCall>
</?xml>

Wie sieht eine Antwort aus?

HTTP/1.1 200 OK
Connection: close
Content-Length: 158
Content-Type: text/xml
Date: Fri, 17 Jul 1998 19:55:08 GMT
Server: UserLand Frontier/5.1.2-WinNT

<?xml version="1.0"?>
 <methodResponse>
  <params>
   <param> <value><string>South Dakota</string></value> </param>
  </params>
 </methodResponse>
 </?xml>

Wie sieht ein Client aus?

string const serverUrl("http://localhost:8080/RPC2");
string const methodName("sample.add");

xmlrpc_c::clientSimple myClient;
xmlrpc_c::value result;

// Aufruf
myClient.call(serverUrl, methodName, "ii", &result, 5, 7);

// Ergebnis
int const sum = xmlrpc_c::value_int(result);

cout << "Result of RPC (sum of 5 and 7): " << sum << endl;

Wie sieht ein Server aus?

class sampleAddMethod : public xmlrpc_c::method {
public:
 sampleAddMethod() {
// signature and help strings are documentation -- the client
// can query this information with a system.methodSignature and
// system.methodHelp RPC.
this->_signature = "i:ii";
// method's result and two arguments are integers
this->_help = "This method adds two integers together";
}
 void execute(xmlrpc_c::paramList const& paramList,
      xmlrpc_c::value * const retvalP) {
  int const addend(paramList.getInt(0));
  int const adder(paramList.getInt(1));
  paramList.verifyEnd(2);
  *retvalP = xmlrpc_c::value_int(addend + adder);
 }

Protocol Buffers

Was sind Protocol Buffers?

Austauschformat für Datenstrukturen
Bieten Serialisierung und Deserialisierung an
Übertragung läuft über Sockets

Was sind die Vorteile?

Maximale Flexibilität bei der Implementierung der Übertragung

Was sind die Nachteile?

Netzwerkkommunikation über Sockets muss selbst erledigt werden
